| 名稱 | 規格 | 備注 |
| 清洗籃尺寸 | L610 x W560 x H100(mm)x2 層 | 最大 |
| 稀釋液箱容量 | 60L | |
| 濃縮液箱容量 | 30L | |
| 暫存噴淋液箱容量 | 18L | |
| 清洗時間 | 10~20min(0~99min可調節) | 建議 |
| 漂洗時間 | 1~3min/次（0~10min可調節） | 建議 |
| 幹燥時間 | 15~30min（0~60min可調節） | 建議 |
| 漂洗次數 | 3~5次（1~59次可調節） | 建議 |
| 清洗液溫度 | 室溫~75℃ | |
| 漂洗DI水溫度 | 室溫~60℃ | 手動狀態下 |
| 烘幹溫度 | 室溫~99℃ | |
| 稀釋液箱加熱功率 | 9KW | |
| 暫存噴淋液箱加熱功率 | 6KW | |
| 幹燥加熱功率 | 7.5KW | |
| 電阻率測試範圍 | 0~18MΩ | |
| 噴淋泵 | 4KW | |
| 隔膜泵 | 1吋 | |
| 噴射壓力 | 30~80PSI | |
| 清洗液過濾 | 0.22um | |
| DI水過濾 | 0.22um | |
| 排氣口尺寸 | φ100XH30(mm) | |
| 電源/氣源 | AC380V,50/60HZ,65A /0.5~0.7Mpa | |
| 機器尺寸 | L1300xW1200xH1850（mm） |
TS-U450C工作原理
TS-U450C是專門為SMT/THT焊接後PCBA焊點和元件上殘留的助焊劑清洗而開發設計的自動清洗設備。機器采用PCBA清洗液的化學清洗作用和噴淋噴射的機械作用，將助焊劑從焊盤，元器件表麵剝離，再利用DI水多次噴淋漂洗，將殘留的清洗液和離子從PCBA表麵帶走，最後是熱風幹燥。機器結構緊湊，在一個清洗腔體內實現清洗，漂洗和烘幹全過程；采用業界最先進和最安全的大流量噴淋清洗工藝，使清洗後PCBA達到需要的潔淨要求。
TS-U450C機器由清洗係統、漂洗係統、幹燥係統、過濾係統組成。
操作流程為：人工方式將PCBA放入清洗籃內；在觸摸屏上設定的清洗、漂洗、幹燥程序和其它相關參數後；在觸摸屏上按“啟動”鍵,機器按設定程序對PCBA進行自動清洗、漂洗和幹燥；當設定程序結束後機器自動停止運行，人工方式取出清洗籃內清洗好的PCBA。
TS-U450C機器操作簡便,對PCB上焊接的電子元器件無傷害，清洗品質好；機器采用批量清洗方式，大幅度提高清洗效率，是新型，高性能全自動清洗設備。

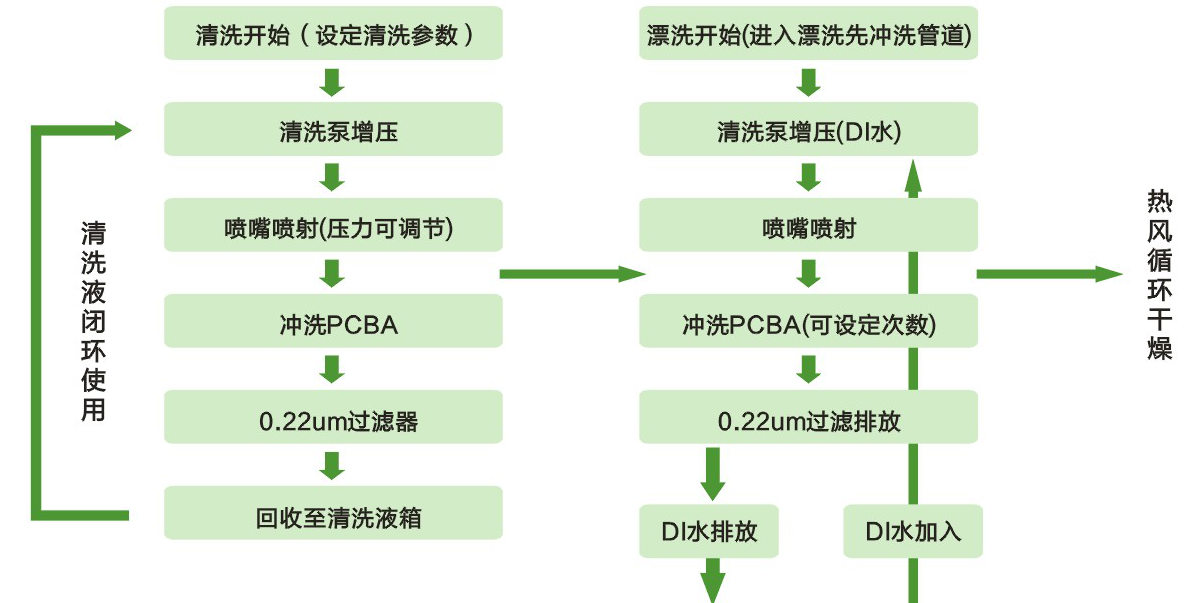

TS-U450C清洗流程圖
1.全麵的清洗係統: 針對SMT/THT的PCBA焊接後表麵殘留的鬆香,免清洗型助焊劑,水溶性助焊劑等有機、無機汙染物進行徹底有效的清洗。
2.自動清洗模式: 在一個清洗室內用噴淋方式完成清洗、漂洗、烘幹全清洗工序；機器結構緊湊，占地麵積小。
3.科學的噴嘴設計: 采用左右漸增式分布---提升清洗效率，上下錯位式分布--徹底解決清洗盲區。
4.噴淋壓力可調節設計: 解決了小尺寸PCBA在清洗中受高壓力噴射條件下的碰撞，跑位問題；每條噴杆壓力均可單獨手動調節。
5.清洗籃運行軌道：清洗室內清洗籃進出軌道采用鈑金折彎方式。保證了平整性和無完全，保證長久使用的穩定性。
6.噴杆旋轉機構：噴杆旋轉機構采用免潤滑機構，運轉順暢，無需定期更換。
7.清洗門密封：清洗室門采用雙層密封方式，杜絕霧化的液體從清洗室內溢出。
8.清洗液降溫: 清洗液由於高壓泵的壓縮和高壓擠壓，清洗過程中液體會持續升溫，采用水冷方式，在漂洗排水時，降低清洗液的溫度。
9.降低清洗液消耗: 內置過濾裝置可實現清洗溶液的循環使用，減少溶液用量，在清洗結束時采用壓縮空氣吹氣方式回收管道及泵內的殘留液體,能有效節省清洗溶液。
10.濃度補償: 機器配備有濃縮液箱和添加泵；稀釋液體多次使用過後濃度降低，影響清洗效果和清洗效率，但是又不夠髒，排放不用又浪費，定期從濃縮液箱添加濃縮液到稀釋液箱補償稀釋液濃度，能提高液體的有效使用率；濃縮液添加量可按需要調接。
11.標配電導率測試儀：機器自動進入漂洗流程之後，它可以隨時監控漂洗水的狀態，直到PCBA板達到預設的清潔度，這一功能它很好的提高了清洗過程的連續性。
12. 電控係統：
1.總控電箱集中控製且置於機器背麵，方便對機器的操作控製和檢修。
2.機器采用三菱 PLC 配合觸摸屏軟件控製，操作簡單。
3.報警提示及蜂鳴器設計，確保工作人員準確了解設備運行狀況，當機器發生異常情況時，蜂鳴器發出聲音並紅燈閃爍。
4.機器正麵有門保護在裝置，防止因人為因素忘記關門而造成危險。
5.加熱溫控采用自動 PID 及模擬量控製算法，可嚴格控製溫度的偏差，溫度升降更趨平穩。
6.液體和熱風加熱部分除有自動溫控裝置外均設有超溫保護功能，以防意外情況發生時，對機器造成損害。
7.機器各電機均設有過載保護功能，可有效的防止異常情況下的設備損壞。
8.出現故障時機器產生報警，同時故障信息會在電腦顯示屏以文字顯示，以便及時了解排除故障。
