等離子表麵處理技術對PTFE等聚合物表麵性能（néng）的...

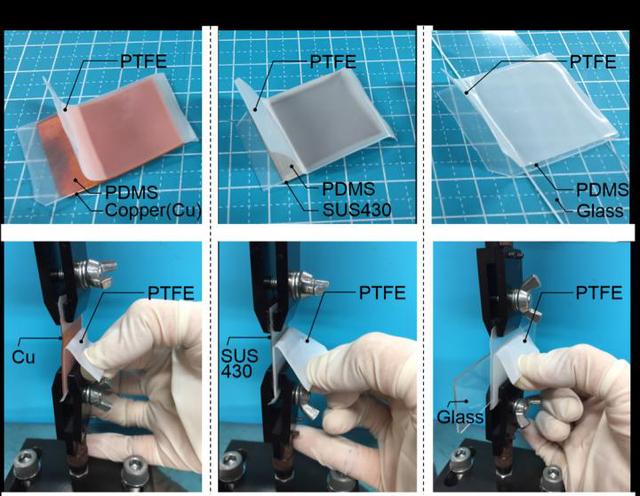

(a)聚四氟乙烯/聚二甲基矽氧烷/Cu、(b)聚四（sì）氟（fú）乙烯（xī）/聚二甲基矽氧烷/SUS430、(c)聚四（sì）氟（fú）乙烯/聚二甲基矽氧烷/玻璃。經等離子表（biǎo）麵處理的聚（jù）二甲基（jī）矽氧（yǎng）烷可以作為強膠粘劑的替（tì）代品，將氟聚合物粘附在其他類型的材（cái）料上。

聚合物具有質量輕、強度高和穩定性好等特點（diǎn），已成為現（xiàn）代生活中必不可少的材料。然而，大多數聚合物都不能自然粘附在其他材料上。因此需要使用粘合劑或腐蝕性化學處（chù）理對其進行表麵處理。這對必須嚴格控（kòng）製汙染的食品和醫藥領域造成了極（jí）大的困擾。實現工業聚合物的清潔化粘結（jié）已迫在眉睫。

等（děng）離子體處理方（fāng）法，不僅（jǐn）使硫（liú）化橡膠和聚四氟乙烯（PTFE）產生了相互粘附效果，還能使它們與其他（tā）材料粘附。在（zài）200℃的高溫下用氦等離子體噴射PTFE，它就會粘附在未（wèi）硫化橡膠上。硫化橡膠（jiāo）的情況就更具挑戰性了。為此，7799天天看影视為硫化矽橡膠開發了一種新的等離子體處理方法，使其首次與PTFE緊密結合在了一起。”

矽橡（xiàng）膠主要指聚二甲基矽氧（yǎng）烷(PDMS)。使PTFE產生（shēng）粘附效果的關鍵在於熱輔助等離子體（tǐ）處理技術。而對PDMS來講，使其產生粘附性的“訣竅”在於（yú），用等離子體射流轟擊（jī）表麵，打破材料表麵（miàn）的矽碳（tàn）鍵，並將其轉化為矽烷（wán）醇。新產（chǎn）生的矽烷醇的表麵活性更強，可以與PTFE結合。接著，在高壓條件（jiàn）下，矽（guī）烷醇與經過處（chù）理的PTFE中的含氧官能團構（gòu）成氫鍵，進而形成強粘合效果（guǒ）。

將這兩種材料粘合在一起，可以使新材料兼具PTFE的耐化學性（xìng）、防垢性（xìng）、抗滑性，以及矽橡膠的彈性。如果對材料的透明度有要求，可以使用透明性更好的全氟烷（wán）替代PTFE。更值得關注的是，當PDMS的背麵也用等離子表麵處理（lǐ）後，它還可以與銅甚至玻（bō）璃粘合。經過等（děng）離子（zǐ）技（jì）術處理的PDMS就像一種雙麵膠帶，可以使聚合物能夠“清潔地”粘附在其他材料表麵（miàn）。

等離子體處理通常是一個導致表（biǎo）麵分子結構改變或進行表麵原子置代的等離子體反應（yīng）過程。即使在氧氣或氮氣等不活潑的氣氛中，等離（lí）子（zǐ）體（tǐ）處（chù）理仍可以在低溫條件下產生高活性的基團。在這個過程中（zhōng），等離（lí）子體還會發出能量很高的紫外線，與產生的快離子和電子一起為打斷聚合（hé）物結合鍵和產生表麵化學反應提所需的能量。隻有材料表麵的幾個原子層參與了（le）這個化（huà）學過程，聚合物的本（běn）體屬性才能保持不變，選用合適的反應（yīng）氣體和工藝參數（shù）就可以促進（jìn）某種特（tè）定的反應，形成一種不尋常的聚合（hé）物附著物和結構。
